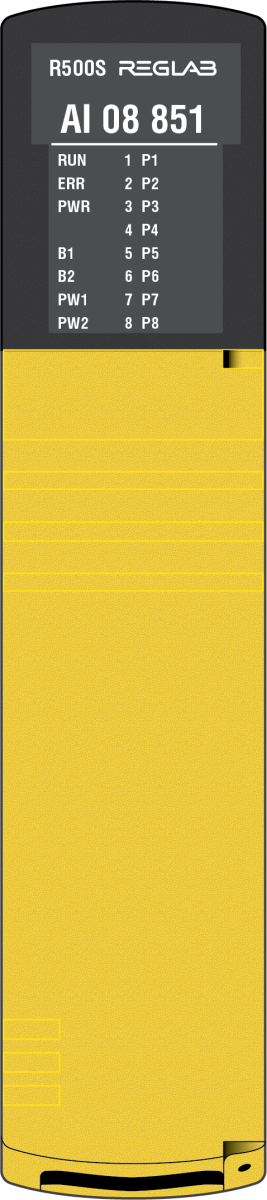

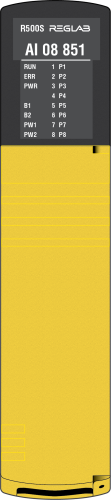

Модуль аналогового ввода, напряжение -5/0…+5В, -10/0…+10 В, 8 каналов, поканальная гальваническая изоляция, два ввода питания для датчиков, общее питание датчиков (R500S AI 08 851-000-AAA Прософт Системы)

Модуль предназначен для ввода восьми аналоговых сигналов напряжения постоянного тока с общим питанием каналов. Диапазон измерения сигналов программно настраивается в следующих пределах:

• от минус 10 до плюс 10 В;
• от 0 до плюс 10 В;
• от минус 5 до плюс 5 В;
• от 0 до плюс 5 В.

В состав модуля входят:

• восемь каналов измерения входных сигналов с двумя АЦП и элементами гальванической изоляции;
• микроконтроллер с уровнем полноты безопасности SIL 3;
• панель индикации.

Для модуля аналогового ввода реализована диагностика, которая направлена на контроль:

• выхода за достоверный диапазон измерения сигнала по каждому из каналов с установлением статуса каждого канала в false;
• выхода за нижнюю или верхнюю границу предупреждения (предаварийный порог) с формированием метки события в оперативном журнале контроллера;
• выхода за нижнюю или верхнюю аварийную границу (аварийный порог) с формированием метки события в оперативном журнале контроллера;
• внутренних отказов аппаратных компонентов с регистрацией метки в журнале событий модуля;
• напряжения в цепи питания датчика при условии, что оно осуществляется от полевого питания модуля;
• двух напряжений полевого питания в диапазоне, указанном на схемах подключения;
• двух напряжений системного питания 24 В в диапазоне от 15 до +20 %;
• температуры внутри модуля.

Допускается подключение пассивных или активных датчиков. Активный датчик генерирует сигнал независимо от полевого питания. В таком случае модуль осуществляет только
контроль измерительного сигнала в заданном диапазоне. В случае пассивного датчика его питание осуществляется от полевого питания модуля с контролем напряжения в допустимых диапазонах либо от внешнего источника. При притании датчика от внешнего источника необходимо дополнительная диагностика напряжения питания.
