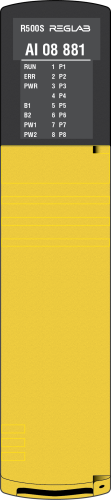

Модуль аналогового ввода 0/4...20 мА + HART, 8 каналов, поканальная гальваническая изоляция, два ввода питания для датчиков, общее питание датчиков (R500S AI 08 881-000-AAA Прософт Системы)

Модуль предназначен для ввода восьми аналоговых сигналов тока с общим питанием каналов. Измерительные каналы гальванически разделены между собой. Диапазон измерения сигналов настраивается в следующих пределах:

• от 4 до 20 мА с возможностью передачи данных по HART-протоколу;
• от 0 до 20 мА.

Каждый канал выполняет функции первичного ведущего HART устройства. Все каналы модуля могут использоваться одновременно несколькими клиентами HART и работать независимо друг от друга. В состав модуля входят:

• восемь каналов измерения входных сигналов с двумя АЦП и элементами гальванической изоляции;
• микроконтроллер с уровнем полноты безопасности SIL 3;
• панель индикации.

Для модуля аналогового ввода реализована диагностика, которая направлена на контроль:

• выхода за достоверный диапазон измерения сигнала по каждому из каналов с установлением статуса каждого канала в false;
• выхода за нижнюю или верхнюю границу предупреждения (предаварийный порог) с формированием метки события в оперативном журнале контроллера;
• выхода за нижнюю или верхнюю аварийную границу (аварийный порог) с формированием метки события в оперативном журнале контроллера;
• внутренних отказов аппаратных компонентов с регистрацией метки в журнале событий модуля;
• напряжения в цепи питания датчика при условии, что оно осуществляется от полевого питания модуля;
• двух напряжений полевого питания в диапазоне, указанном на схемах подключения;
• двух напряжений системного питания 24 В в диапазоне от 15 до +20 %;
• температуры внутри модуля.
