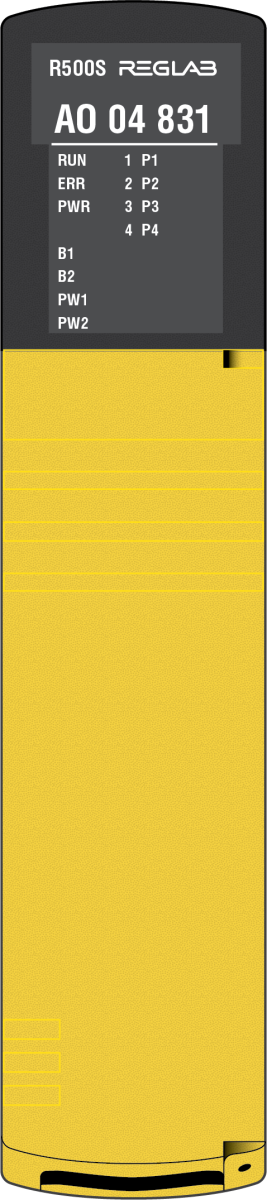

Модуль аналогового вывода, 4...20 мА, -10/0...+10 В, 4 канала, поканальная гальваническая изоляция (R500S AO 04 831-000-AAA Прософт Системы)

Модуль предназначен для вывода четырех аналоговых сигналов унифицированной величины напряжения или тока. Диапазон генерации аналогового сигнала настраивается индивидуально по каждому каналу в одном из трех диапазонов:

• от 4 до 20 мА;
• от 0 до 10 В;
• от минус 10 до плюс 10 В.

Модуль спроектирован с учетом требований стандартов ГОСТ Р МЭК 61508-2, ГОСТ Р МЭК 61131-2 и содержит на борту:

• дублированные каналы с архитектурой 1оо2D, начиная от дублированных ЦАП, которые генерируют аналоговый сигнал на выходе, завершая микропроцессором уровня SIL 3;
• дублированные АЦП для обратной связи и корректировки сигнала на выходе;
• микропроцессор уровня SIL 3, обеспечивающий безопасную линию связи с ЦПУ и предобработку данных обратной связи по каналу для генерации выходов обоих ЦАП;
• дублированные цифровые изоляторы между полевой и процессорной частями модуля, блокирующие электромагнитные помехи, а также повышающие защиту от пробоя в слаботочных цепях управления и диагностики;
• дублированные мониторы напряжений питания, которые диагностируют недопустимые отклонения;
• дублированные электронные предохранители питаний для полевой и процессорной частей модуля, которые также фильтруют электромагнитные помехи, диагностируют отклонения по напряжениям, а в случае их превышения они выключают питание всего модуля, переводя его в безопасное состояние;
• панель индикации с трехцветными светодиодами: желтый, зеленый и красный показывающих определенный режим работы модуля.

С учетом требований ГОСТ Р МЭК 61508-3 в системном программном обеспечении модуля спроектированы следующие отказоустойчивые средства:

• реализован специальный алгоритм, гарантирующий безопасную работу модуля и включающий в себя два уровня защит. Первый уровень защищает от искажения аналогового сигнала на выходе на величину допустимой приведенной погрешности и доверительного интервала, заданного пользователем. Второй направлен на обесточивание выхода в случае пробоя канала или отказа цепей управления;
• разработана расширенная диагностика своих узлов с записью событий сбоев и неисправностей во внутренний журнал модуля (журнал событий), доступного к скачиванию и позволяющего Производителю более быстро и точно локализовать неисправность. Следовательно, снижаются временные и стоимостные затраты на ремонт для Пользователя;
• выполняется автоматически периодическое самотестирование микропроцессора SIL3, не требующего предварительной настройки и гарантирующее покрытие более 99% его сбоев и отказов, также же микропроцессорной периферии: дублированных кварцевых резонаторов тактовой частоты, интерфейсов, источников питания. Помимо этого, встроенные тесты направлены на выявление и исправление ошибок памяти, где хранится программа функции безопасности, благодаря чему достигнуты: повышенный уровень диагностики опасных отказов выше 90 % и доля безопасных отказов свыше 99%.
