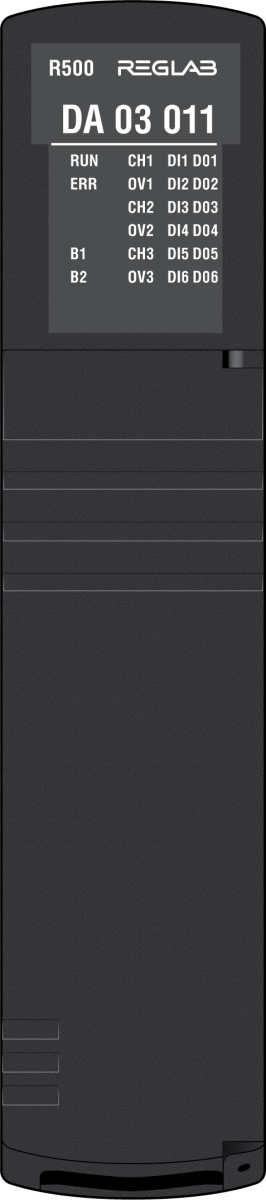

Модуль счета импульсов / измерения частоты, 3 канала 1 Гц...500 кГц, 6 каналов DI 24 VDC, 6 каналов DO 24 VDC, 0,5 А (R500 DA 03 011-000-AAA Прософт Системы)

Модули могут работать в одном из следующих режимов (настраивается в программной среде Astra.IDE):

• частотомер до 10 кГц с подсчетом количества импульсов;
• частотомер до 500 кГц;
• обработка данных с энкодера;
• измерение количества и показателей качества нефти (СИКН);

В состав модуля входят:

• контроллеры измерения частоты;
• блок приема входных дискретных сигналов, при этом каждый каналов гальванически изолирован от схемы обработки;
• блок выдачи выходных релейных сигналов типа «сухой контакт», при этом каждый из каналов гальванически изолирован от схемы обработки;
• микропроцессор;
• источник питания (DC/DC-преобразователь 24 В/5 В);
• панель индикации.

Микропроцессор выполняет следующие функции:

• обмен данными с контролером частоты (чтение обработанных данных по измерительным каналам, состояния дискретных входов/выходов, передача режима работы, уставок, и пр.);
• формирование управляющих сигналов для дискретных выходов;
• опрос состояний дискретных входов;
• формирование сигналов для панели индикации модуля.
