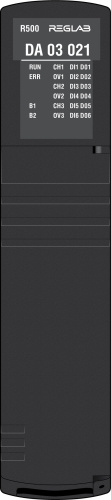

Модуль счета импульсов / измерения частоты, 3 канала 1 Гц...500 кГц, 1 канал генератора импульсов 1 Гц…10 кГц, 6 каналов DI 24 VDC, 6 каналов DO 24 VDC, 0,5 A, возможность автономной работы в режиме (R500 DA 03 021-000-AAA Прософт Системы)

Модули могут работать в одном из следующих режимов (настраивается в программной среде Astra.IDE):

• частотомер до 10 кГц с подсчетом количества импульсов;
• частотомер до 500 кГц;
• обработка данных с энкодера;
• измерение количества и показателей качества нефти (СИКН);
• автомат безопасности.

В состав модуля входят:

• контроллеры измерения частоты;
• блок приема входных дискретных сигналов, при этом каждый каналов гальванически изолирован от схемы обработки;
• блок выдачи выходных релейных сигналов типа «сухой контакт», при этом каждый из каналов гальванически изолирован от схемы обработки;
• микропроцессор;
• источник питания (DC/DC-преобразователь 24 В/5 В);
• панель индикации.

Микропроцессор выполняет следующие функции:

• обмен данными с контролером частоты (чтение обработанных данных по измерительным каналам, состояния дискретных входов/выходов, передача режима работы, уставок и пр.);
• формирование управляющих сигналов для дискретных выходов;
• опрос состояний дискретных входов;
• формирование сигналов для панели индикации модуля.

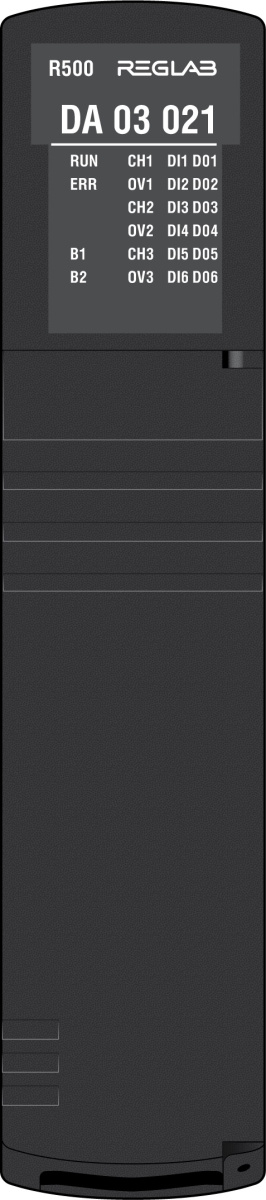

ИНДИКАЦИЯ

• свечение индикаторов DI1…DI6 отображает наличие сигнала «1» в соответствующем канале дискретного ввода модуля;
• свечение индикаторов DO1…DO6 отображает наличие сигнала «1» в соответствующем канале дискретного вывода модуля;
• свечение индикаторов CH1…CH3 отображает наличие сигнала на одном из трех счетных входов;
• свечение индикаторов OV1…OV3 соответствует выходу за пределы измеряемой частоты на соответствующем счетном канале.
