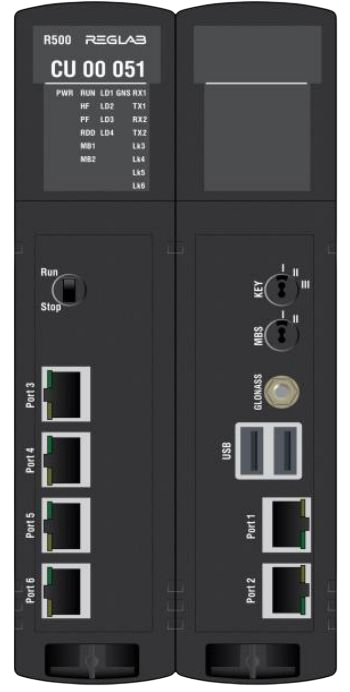

Модуль центрального процессора, 1,33 GHz (2 ядра), 2 Gb RAM, 1x4 Gb SSD, RS-232, RS-485, 4 x Ethernet RJ45, 2 х USB (R500 CU 00 051-009-AAA Прософт Системы)

Модули центрального процессора выполняют следующие функции:

• самодиагностика, проверка конфигурации системы и работоспособности функциональных модулей;
• логическая обработка данных и выдача сигналов управления в соответствии с прикладной программой пользователя;
• обмен информацией со сторонним оборудованием посредством встроенных интерфейсов по протоколам ГОСТ Р MЭK 60870-5-101 (Master/Slave), ГОСТ Р MЭK 60870-5-104 (Master/Slave), Modbus RTU (Master/Slave), Modbus TCP (Master/Slave), OPC DA, OPC UA;
• сохранение данных в энергонезависимой памяти;
• автоматический перезапуск контроллера при подаче питания или сбое в работе.

В состав модулей входят:

• COM-модуль;
• модуль ГЛОНАСС (опционально);
• элемент питания часов реального времени;
• коммуникационные порты RS-232, RS-485, Ethernet, USB host (опционально);
• два порта RJ45 (IN и OUT), предназначенные для организации связи между крейтами контроллера по шине RegulBus (наличие зависит от комплектации);
• переключатели режима работы;
• светодиодная панель;
• модуль источника питания.

COM-модуль представляет собой одноплатный компьютер и устанавливается на плату центрального процессора.

В качестве коммуникационных портов на переднюю панель выведены:

• RS-232/485 (Port 1);
• RS-485 (Port 2);
• Ethernet 10BASE-T/100BASE-TX (Port 3…Port 6);
• опциональные порты:
  • порт USB host (со стандартным разъемом типа A) для подключения USB-совместимых устройств (спецификация USB2.0), таких как клавиатура, мышь, внешний накопитель данных и т.д. Внешний накопитель используется для копирования и последующего хранения log/backup-файлов;
  • разъем SMA-BJ, предназначенный для подключения GNS антенны к модулю ГЛОНАСС.

  В качестве органов управления на переднюю панель выведены переключатели режима работы RUN/STOP и KEY.

  Переключатель режима работы RUN/STOP, расположенный на передней панели модуля, имеет два положения: «RUN» и «STOP». Режим «RUN» является основным режимом функционирования контроллера при его работе в составе системы управления. В данном режиме контроллера производится логическая обработка информации, формирование выходных воздействий в соответствии с прикладной программой. В режиме «STOP» прикладная программа не исполняется.

  Переключатель KEY управляет автозагрузкой прикладной программы. Положение I- автозагрузка выключена, II-включена.
