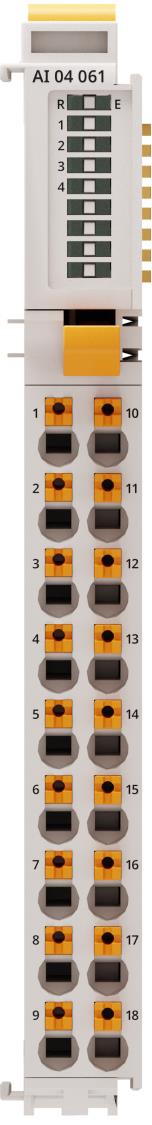

Модуль аналогового ввода Regul R050 4хAI (R050 AI 04 061-000-AAA Прософт Системы)

Модуль предназначен для ввода четырех аналоговых сигналов напряжения постоянного тока, с функцией питания датчиков от модуля.

Диапазон измерения сигналов программно-аппаратно конфигурируемый и лежит в следующих пределах:

• от минус 5 до плюс 5 В;
• от 0 до плюс 5 В;
• от минус 10 до плюс 10 В;
• от 0 до плюс 10 В.

Измерительные каналы модуля гальванически не разделены между собой.

Измерительные каналы работают только при наличии внешнего источника питания постоянного тока, подключенного к клеммам 9 и 18.

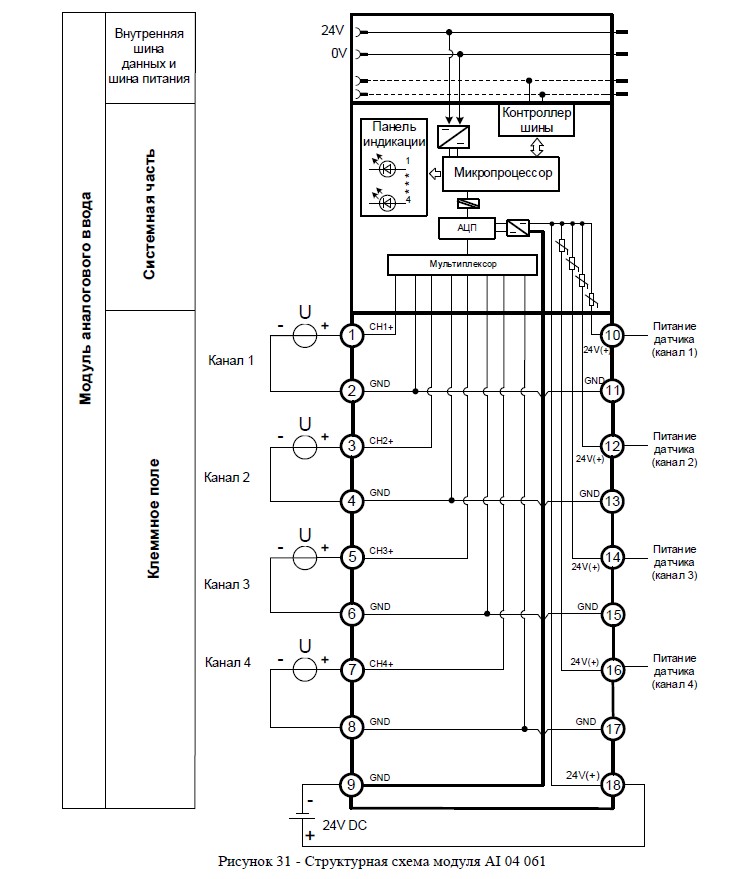

В состав электронного блока модуля входят:

• четыре блока первичной обработки и формирования входных сигналов;
• модуль мультиплексора, АЦП и гальванической развязки;
• микропроцессор;
• источник питания;
• панель индикации.
