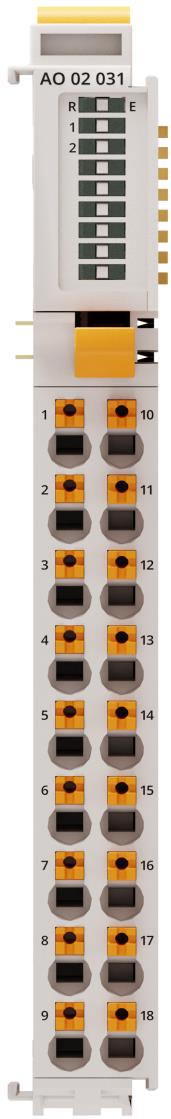

Модуль аналогового вывода Regul R050 2хAO (R050 AO 02 031-000-AAA Прософт Системы)

Модуль предназначен для вывода двух аналоговых сигналов постоянного тока и/или напряжения постоянного тока.

Каналы воспроизведения сигнала работают только при наличии внешнего источника питания постоянного тока, подключенного к клеммам 9 и 18.

Диапазон воспроизведения сигнала программно-аппаратно конфигурируемый и лежит в следующих пределах:

• от минус 5 до плюс 5 В;
• от 0 до плюс 5 В;
• от минус 10 до плюс 10 В;
• от 0 до плюс 10 В;
• от 0 до 20 мА;
• от 4 до 20 мА.

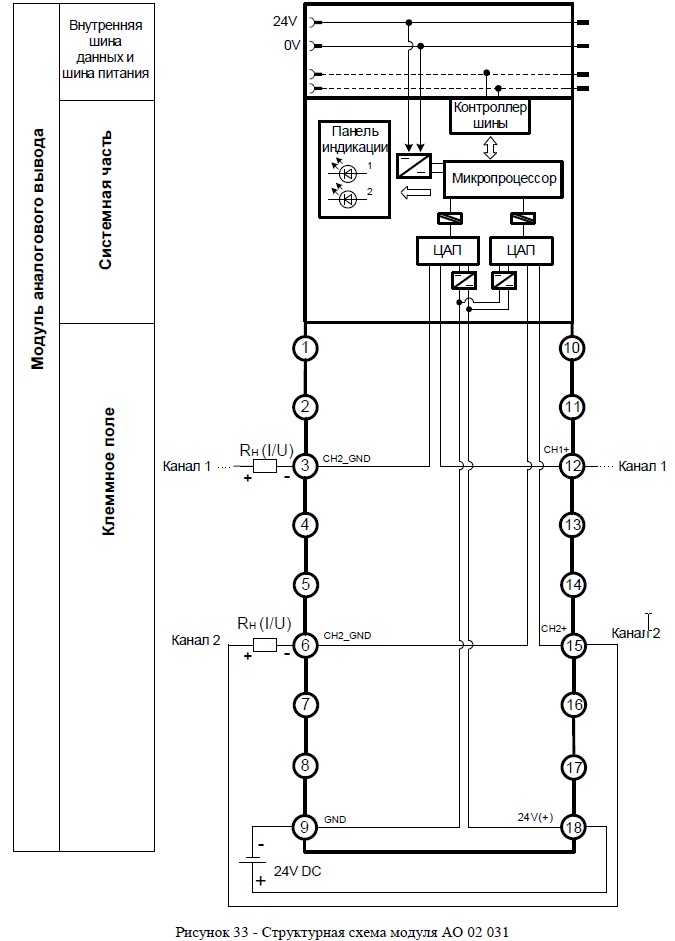

В состав электронного блока модуля входят:

• два цифроаналоговых преобразователя (ЦАП);
• два элемента гальванической развязки;
• микропроцессор;
• источник питания внутренних потребителей;
• два источника питания ЦАП;
• панель индикации.
