Модуль дискретного ввода Regul R050 16хDI (R050 DI 16 011-000-AAA Прософт Системы)

Модуль предназначен для ввода шестнадцати дискретных сигналов с напряжением постоянного тока 24 В.

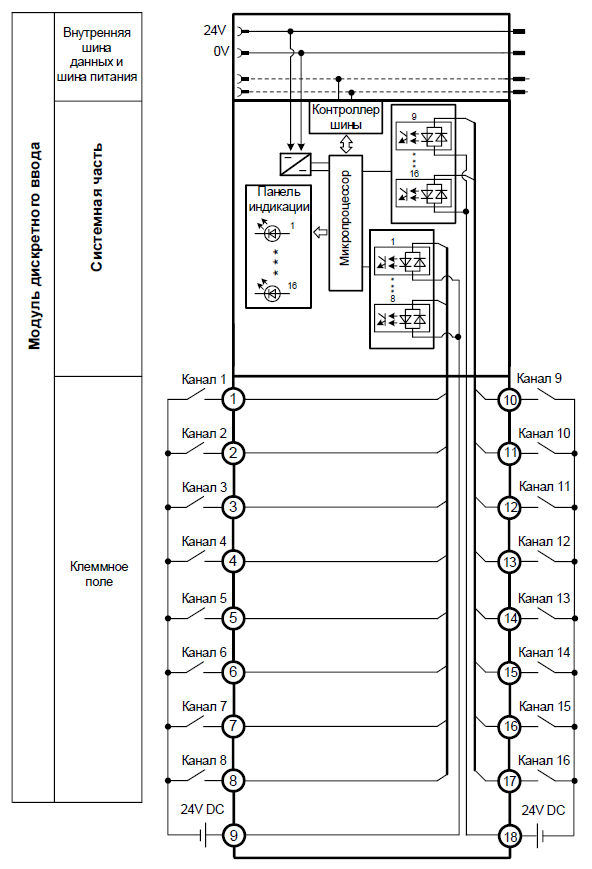

В состав электронного блока модуля входят:

• шестнадцать блоков приема входных дискретных сигналов, объединенных в две группы по восемь каналов с гальванической изоляцией входов между группами и общим провод в каждой группе, при этом каждый из шестнадцати каналов гальванически изолирован от схемы обработки;
• микропроцессор;
• контроллер шины;
• источник питания;
• панель индикации.

Алгоритм работы модулей следующий: на контакты датчиков, подключаемых к модулю, подается внешнее питание 24 В постоянного тока. Датчики могут объединяться в две группы с общей точкой подключения - общий «минус» / «плюс» в пределах одной группы. Каждая группа может иметь отдельный, не связанный с другими, источник питания.

В модуле осуществляется первичная обработка входных сигналов: программная фильтрация («антидребезг», время обработки которого задается в настроечных параметрах пользователем), непосредственно гальваническое разделение цепей и формирование сигналов ТТL уровня.

Функция «Антидребезг» обеспечивает возможность программной фильтрации входных сигналов с длительностью в диапазоне от 5 до 65535 мс.

Индикация

Соответствие свечения функциональных индикаторов модуля состоянию каналов: свечение индикаторов состояния входных каналов модуля отображает наличие сигнала «1» в соответствующем входном канале модуля.
