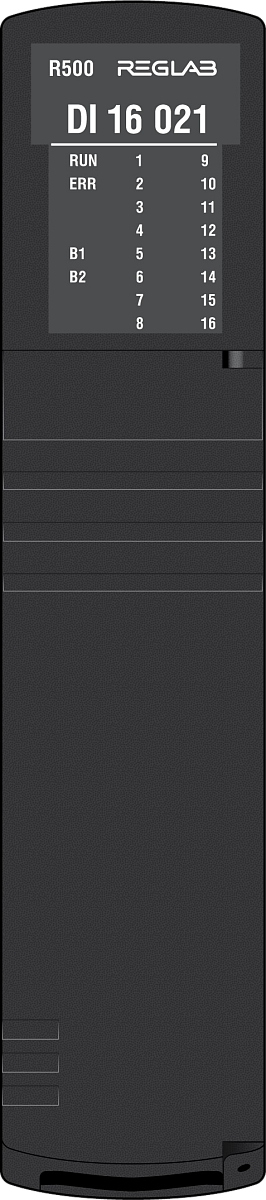

Модуль дискретного ввода Regul R500 16хDI, поканальная Г/И (R500 DI 16 021-000-AAA Прософт Системы)

Модуль предназначен для ввода шестнадцати дискретных сигналов переменного или постоянного напряжения 220 В. В состав модуля входят:

• шестнадцать блоков приёма входных дискретных сигналов с гальванической изоляцией входов между собой, при этом каждый из шестнадцати каналов гальванически изолирован от схемы обработки;
• микропроцессор;
• источник питания (DC/DC-преобразователь 24 В/5 В);
• панель индикации.

Алгоритм работы модуля следующий: на контакты датчиков, подключаемых к модулю, подается внешнее питание 220 В постоянного или переменного тока. Сигнал с датчиков поступает в блок приёма входного сигнала, который имеет в своём составе выпрямитель и оптоизолятор. Полученный сигнал проходит через программную фильтрацию («антидребезг», время обработки которого задается в настроечных параметрах пользователем). Каждый канал модуля имеет оборудование для защиты входных цепей от перенапряжения и перегрузки по току.

ИНДИКАЦИЯ

Индикация состояния каналов модулей: свечение индикаторов состояния входных каналов модуля отображает наличие сигнала «1» в соответствующем входном канале модуля.
