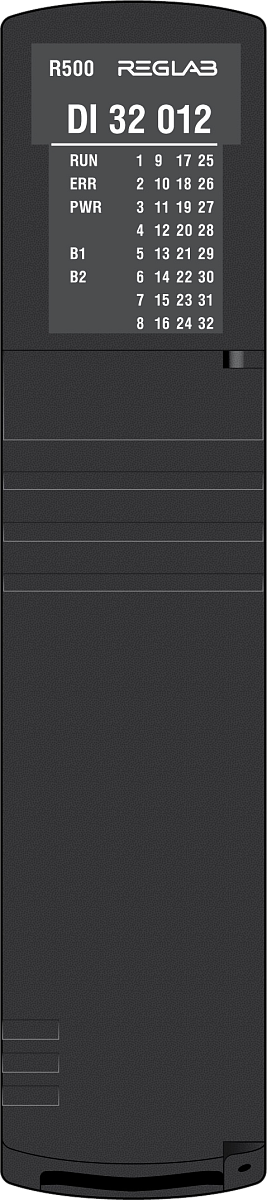

Модуль дискретного ввода Regul R500 32хDI, групповая Г/И (R500 DI 32 012-000-AAA Прософт Системы)

Модули предназначены для ввода тридцати двух дискретных сигналов с напряжением постоянного тока 24 В.

В состав модулей входят:

• тридцать два блока приема входных дискретных сигналов, объединенных в четыре группы по восемь каналов с гальванической изоляцией входов между группами и общим провод в каждой группе, при этом каждый из тридцати двух каналов гальванически изолирован от схемы обработки;
• микропроцессор;
• источник питания (DC/DC-преобразователь 24 В/5 В);
• панель индикации.

Алгоритм работы модулей следующий: на контакты датчиков, подключаемых к модулю, подается внешнее питание 24 В постоянного тока. Датчики могут объединяться в 4 группы с общей точкой подключения - общий «минус» или общий «плюс» в пределах одной группы. Каждая группа может иметь отдельный, не связанный с другими, источник питания.

Входной сигнал с датчика попадает в блок приема, который имеет в своём составе пороговое устройство и оптоизолятор. После этого в модуле осуществляется программная фильтрация входного сигнала («антидребезг», время обработки которого задается в настроечных параметрах пользователем).

Каждый канал имеет оборудование для защиты входных цепей от перенапряжения и перегрузки по току.

ИНДИКАЦИЯ

Индикация состояния каналов модулей: свечение индикаторов состояния входных каналов модуля отображает наличие сигнала «1» в соответствующем входном канале модуля
