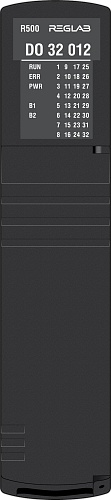

Модуль дискретного вывода Regul R500 32хDO, групповая Г/И (R500 DO 32 012-000-AAA Прософт Системы)

Модуль предназначен для вывода тридцати двух дискретных сигналов, коммутирующих цепи напряжением 24 В постоянного тока и/или переменного тока. В состав модуля входят:

• тридцать два блока выдачи выходных релейных сигналов типа сухой контакт, объединенных в четыре группы по восемь каналов с гальванической изоляцией выходов между группами, при этом каждый из тридцати двух каналов гальванически изолирован от схемы обработки;
• микропроцессор
• источник питания(DC/DC-преобразователь 24В/5В);
• панель индикации.

Блок выдачи модуля выходного сигнала представляет собой соответствующее реле со схемой управления. Схемы защиты выхода от перегрузки по току и перенапряжения отсутствуют. Алгоритм работы модуля следующий: микропроцессор получает от прикладной программы маску состояния выходных сигналов и выдает соответствующие управляющие сигналы на реле, коммутирующие внешние цепи. Микропроцессор, получив сигнал о состоянии каналов, производит включение соответствующих светодиодных индикаторов. При потере модулем связи с центральным процессором управление каналами может происходить в несколько конфигурируемых этапов (максимально 3, с возможностью цикличного повторения этапов) с разными временными отрезками (максимально 65,535 секунд на отрезок) и разными стратегиями управления на каждом этапе.

ИНДИКАЦИЯ

Индикация состояния каналов модуля: свечение индикаторов состояния выходных каналов модуля отображает наличие сигнала в соответствующей выходной цепи модуля.
