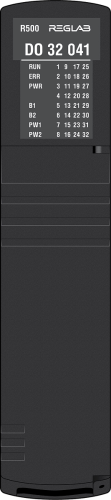

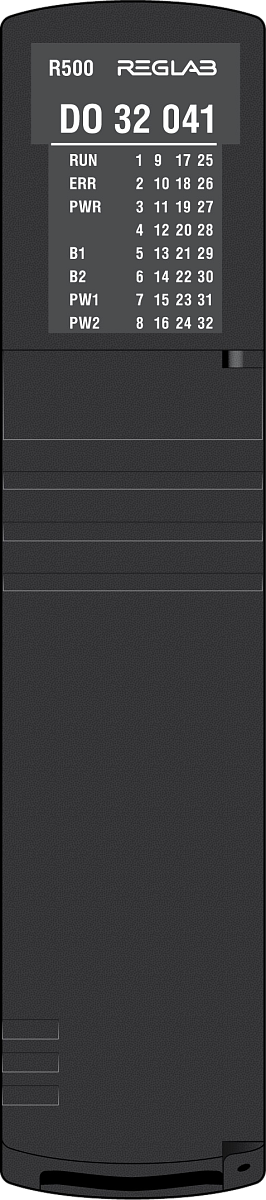

Модуль дискретного вывода Regul R500 32хDO, групповая Г/И (R500 DO 32 041-000-AAA Прософт Системы)

Модуль предназначен для вывода тридцати двух дискретных сигналов (две группы по шестнадцать каналов), коммутирующих цепи напряжением 24 В постоянного тока с контролем обрыва внешней линии. Кроме того, модуль позволяет настроить четыре канала с широтно-импульсной модуляцией (ШИМ) выходного сигнала с частотой не более 30 кГц.В состав модуля входят:

• четыре специализированные микросхемы, объединенные в две группы по шестнадцать каналов с гальванической изоляцией между группами, при этом каждый из тридцати двух каналов гальванически изолирован от схемы обработки;
• микропроцессор;
• источник питания (DC/DC-преобразователь 24В/5В);
• панель индикации.

Для каждого канала модуля можно задавать один из двух режимов работы канала (настраивается в программной среде Astra.IDE):

• верхний ключ;
• двухтактный каскад.

В режиме верхний ключ модуль осуществляет контроль цепи следующими способами:

• при разомкнутом ключе током прямой последовательности величиной не более 0,1 мА;
• при замкнутом ключе сравнением действующего тока с опорным(1 - 3 мА, типовой 2 мА).

В режиме двухтактный каскад в коммутации канала участвуют два контакта:

• верхний ключ - осуществляющий непосредственное коммутирование канала;
• нижний ключ - осуществляющий замыкание обесточенной линии на землю.
