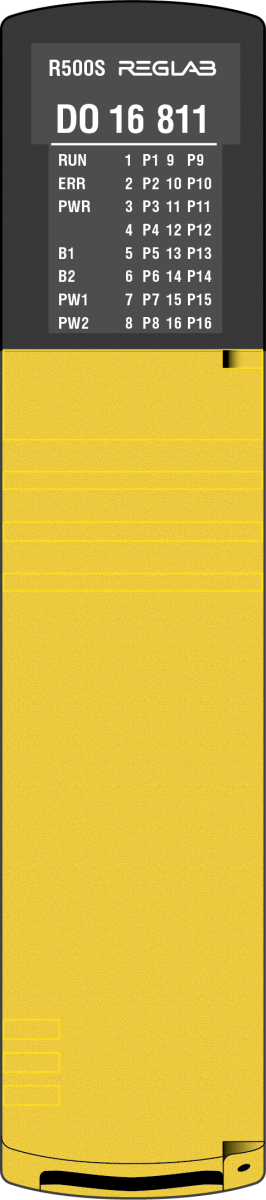

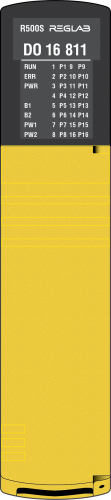

Модуль дискретного вывода Regul R500S 16хDO, общая Г/И (R500S DO 16 811-000-AAA Прософт Системы)

Модуль предназначен для вывода шестнадцати дискретных сигналов для коммутации цепей напряжением 24 В постоянного тока. В состав модуля входят:

• 16 дискретных каналов, выполненных на основе 32-x твердотельных реле: первые 16 реле коммутируют верхний ключ с положительным потенциалом (контакт P), вторые 16 реле коммутируют нижний ключ с отрицательным потенциалом (контакт M);
• микроконтроллер с уровнем полноты безопасности SIL 3;
• панель индикации.

Дублированная шина данных (шина данных 1 и 2) предназначена для передачи/получения данных двух процессорных модулей. Дублированная шина системного питания (шина системного питания 1 и 2) предназначена для питания компонентов модуля от двух модулей источника питания. Для модуля реализована встроенная диагностика, которая направлена на контроль:

• тока короткого замыкания на общий провод и на провод полевого питания;
• диагностики работы верхних и нижних твердотельных ключей;
• двух напряжений полевого питания в диапазоне, указанном на схемах подключения;
• двух напряжений системного питания 24 В в диапазоне от 15 до +20 %;
• температуры внутри модуля.

Дополнительно в безопасном состоянии канала проводиться периодическая проверка на исправность работы электронных реле.
