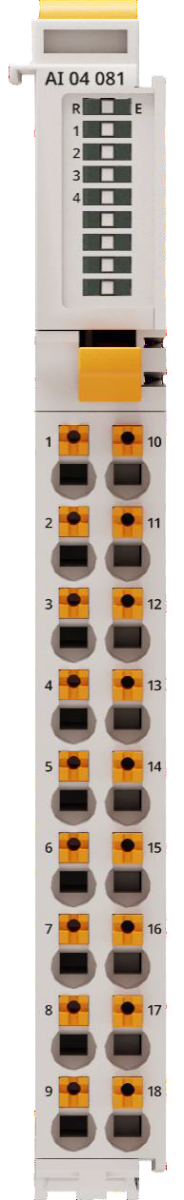

Модуль аналогового ввода Regul R050 4хAI HART (R050 AI 04 081-000-AAA Прософт Системы)

Модуль предназначен для ввода четырех аналоговых сигналов постоянного тока в диапазонах от 0 до 20 мА (без поддержки HART функций), с функцией питания датчиков от модуля и от 4 до 20 мА с возможностью передачи данных по HART протоколу.

Измерительные каналы модуля гальванически не разделены между собой.

Измерительные каналы работают только при наличии внешнего источника питания постоянного тока, подключенного к клеммам 9 и 18.

Каждый канал выполняет функции первичного ведущего HART устройства. Все каналы модуля могут использоваться одновременно несколькими клиентами и работать независимо друг от друга.

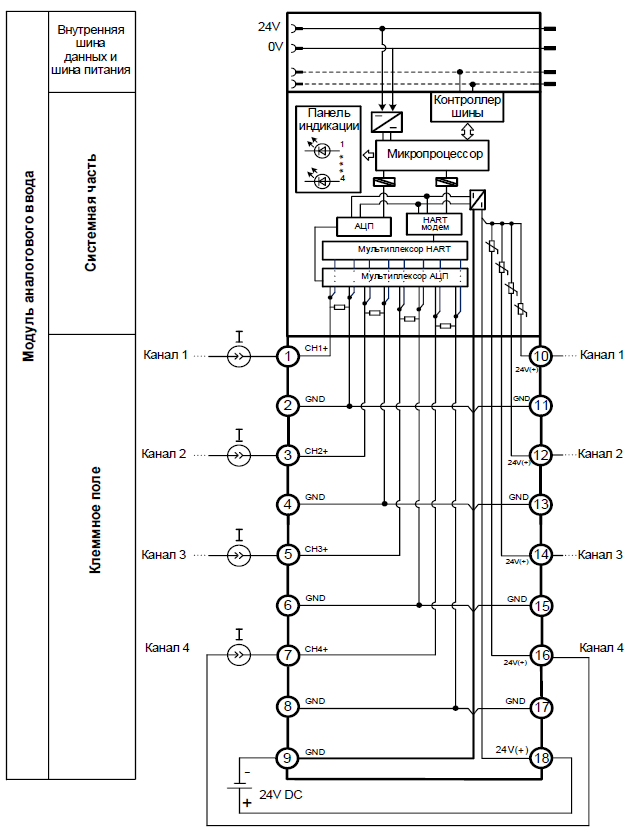

В состав модуля входят:

• четыре блока первичной обработки и формирования входных сигналов;
• измерительный тракт, состоящий из АЦП, мультиплексора для АЦП, источника питания и гальванической развязки;
• тракт конфигурации, состоящий из HART модема, мультиплексора для HART модема и гальванической развязки;
• микропроцессор;
• контроллер шины;
• источник питания;
• панель индикации.

Модуль обеспечивает поддержку протокола HART. Цифровой сигнал HART накладывается поверх аналогового сигнала от 4 до 20 мА. Сам сигнал HART синусоидальный, частотно – модулируемый. Благодаря сильному различию диапазонов частот аналогового (от 0 до 10 Гц) и цифрового (1200 Гц и 2200 Гц) сигналов они легко могут быть разделены. При передаче цифрового двоичного сигнала логическая единица кодируется синусоидальным сигналом с частотой 1200 Гц, ноль - 2200 Гц. Частотно - модулированный сигнал является двухполярным и при фильтрации не влияет на основной аналоговый сигнал от 4 до 20 мА.

Наложенный цифровой сигнал позволяет осуществлять связь в двух направлениях для конфигурирования и извлечения рабочих данных c измерительного датчика. Получив запрос, датчик формирует ответ, который содержит как аналоговый сигнал, так и цифровой. Аналоговый сигнал содержит информацию об измеренной величине, а цифровой - информацию о единицах и диапазоне измерения, о типе датчика, имени изготовителя и т.п. Аналоговый и цифровой сигнал суммируются и подаются в линию связи в форме тока.
