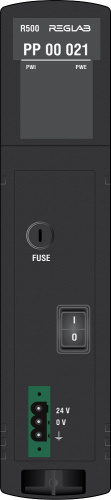

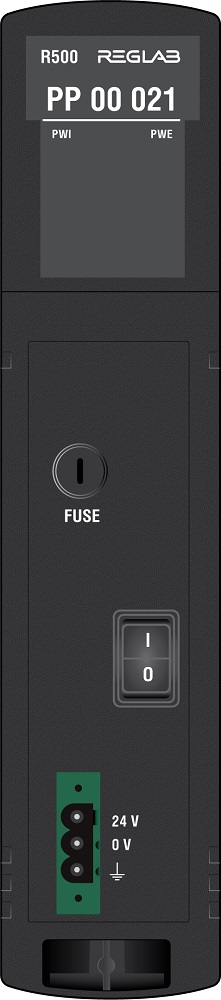

Модуль источника питания 24 VDC, 75 Вт, с гальваноизоляцией внутренней сети питания от внешней (R500 PP 00 021-000-AAA Прософт Системы)

• обеспечивает гальваническую изоляцию внутренней сети электропитания от внешней;
• осуществляет электропитание внутренних потребителей крейта контроллера стабилизированным напряжением 24 В постоянного тока.

В состав модуля входят:

• преобразователь 24 В / 24 В, обеспечивающий гальваническую изоляцию внутренней сети питания от внешней;
• тракт стабилизации и фильтрации входного напряжения;
• плавкий предохранитель (FUSE);
• электрический выключатель, предназначенный для коммутирования входного напряжения;
• светодиодная панель, предназначенная для осуществления световой индикации работы модуля.

Модуль источника питания передает в центральный процессор (в случае наличия резервного центрального процессора в оба) информацию о наличии внешнего питания и состоянии присутствия на шине.

Индикация

Светодиодная панель модуля состоит из следующих индикаторов:

• PWE-индикатор горит при наличии входного напряжения от внешнего источника (сигнал снимается после входного предохранителя);
• PWI-индикатор горит при наличии питания на внутренней шине.
