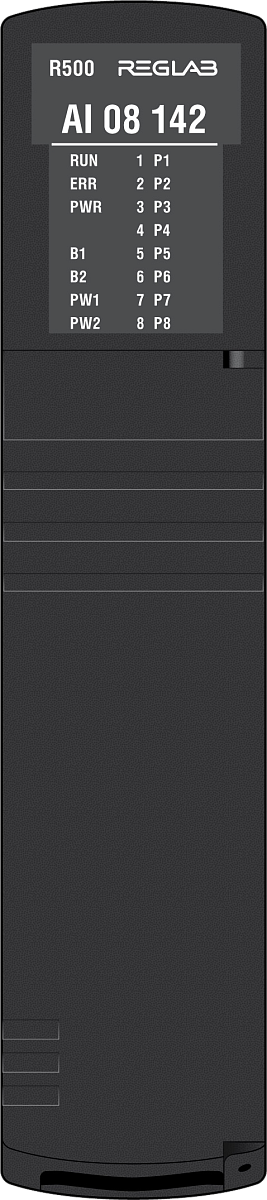

Модуль аналогового ввода, 0/4…20 мА, -10/0…+10 В, 8 каналов, поканальная гальваническая изоляция, функция питания датчика, погрешность 0,025%, поддержка 2-х шин питания (R500 AI 08 142-000-AAA Прософт Системы)

Модуль предназначен для ввода восьми аналоговых сигналов постоянного тока и/или напряжения постоянного тока, с функцией питания датчиков от модуля. Диапазон измерения сигналов программно-аппаратно конфигурируемый и лежит в следующих пределах:

• от минус 5 до плюс 5 В;
• от 0 до плюс 5 В;
• от минус 10 до плюс 10 В;
• от 0 до плюс 10 В;
• от 0 до 20 мА;
• от 4 до 20 мА.

Измерительные каналы модуля гальванически разделены между собой. Измерительные каналы могут работать как в пассивном, так и в активном режиме. В пассивном режиме электропитание аналоговых цепей при любой схеме подключения должно обеспечиваться внешним источником питания. В активном режиме электропитание аналоговых цепей возможно от модуля, подключив внешний источник питания к клеммам 1 и 19, 10 и 28. Каналы питания датчиков модуля гальванически разделены, как между собой, так и от внешнего источника питания.

В состав модуля входят:

• восемь блоков измерения входных сигналов, в состав каждого из которых входит АЦП и элементы гальванической изоляции;
• микропроцессор;
• источник питания (DC/DC-преобразователь 24 В/5 В);
• панель индикации;
• блок преобразования изолированного питания с восемью выходными каналами.
