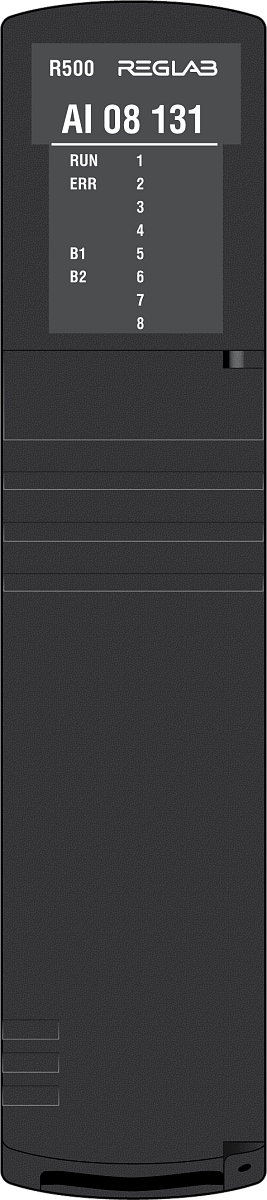

Модуль аналогового ввода, ТПС/ТЭП, 8 каналов, поканальная гальваническая изоляция, погрешность 0,1% (R500 AI 08 131-000-AAA Прософт Системы)

Модуль предназначен для измерения сопротивления, сигналов с термопреобразователей сопротивления и термопар, сигналов напряжения постоянного тока в диапазонах от минус 400 до плюс 400 мВ. Поддерживаются двух-/трех-/четырехпроводные схемы подключения термопреобразователей сопротивления или любых других датчиков с аналоговым выходом в виде сопротивления.

К модулю возможно подключить:

• до восьми термопреобразователей сопротивления / датчиков с выходом в виде сопротивления;
• до восьми термопар с измерением температуры холодного спая посредством внутреннего датчика температуры;
• до семи термопар с измерением температуры холодного спая посредством внешнего датчика температуры (термопреобразователя сопротивления), который возможно подключить на любой из каналов модуля;
• до восьми сигналов напряжения постоянного тока в диапазоне от минус 400 до плюс 400 мВ.

Компенсация температуры холодного спая термопары может быть задана одним из четырех способов:

• выделение отдельного канала, к которому подключается термосопротивление, измеряющее температуру в точке холодного спая;
• использование встроенного в модуль датчика температуры;
• использование заранее предустановленной температуры (настраивается в Astra.IDE при конфигурировании системы);
• использование значения температуры через прикладную программу из другого модуля, физически измеряющего температуру холодного спая.

Тип подключаемого датчика и схема подключения настраиваются по каждому из каналов в отдельности. В состав модуля входят:

• восемь блоков формирования и первичной обработки входных сигналов;
• модуль мультиплексора, АЦП и гальванической развязки;
• датчик для измерения температуры холодного спая термопар;
• микропроцессор;
• источник питания (DC/DC-преобразователь 24В/5В);
• панель индикации.

Измерительные каналы модуля гальванически не разделены между собой.
